HYDTJG-1電梯門機構安裝與調試實訓考核裝置

一、設備組成：

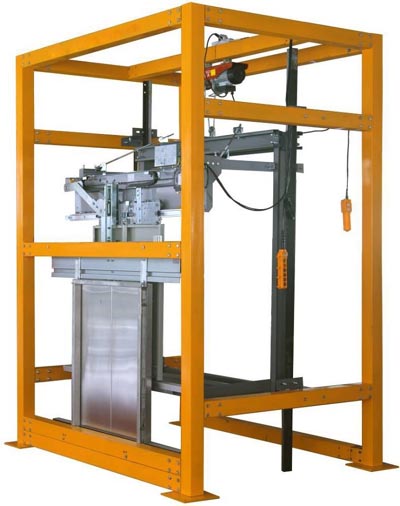

電梯門機構安裝與調試實訓考核裝置主要由鋼結構框架、電動葫蘆、門框、層門門扇、層門地坎、層門上坎、轎廂龍門架、轎廂門扇、轎廂門地坎、門機、導軌、導軌支架、導靴等部件組成。學生根據隨機文件資料說明，在鋼結構框架內進行安裝與調整，使其符合電梯門系統相關規范要求。并通過轎廂架的上下運動模擬轎廂在井道中的運行，當平層時，門機構能夠帶動轎廂門與層門開閉，轎廂離開后，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程，更有效地幫助學生掌握其工作原理。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

二、產品特點
1.采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2.遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3.采用真實機構器件，使學生學到的與實際應用的一致；
4.模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5.采用了電動葫蘆拖動轎廂架在導軌上的運動，使演示與調試更加方便。
三、實訓項目
1.導軌支架與導軌的安裝與調整；
2.電梯層門地坎的安裝與調整；
3.電梯轎廂門地坎的安裝與調整；
4.電梯層門門框的安裝與調整；
5.電梯層門上坎的安裝與調整；
6.電梯層門門扇的安裝與調整；
7.門機的安裝與調整；
8.電梯轎門的安裝與調整；
9.門刀的安裝與調試；
10.電梯層門地坎與轎廂門地坎尺寸的調整；
11.電梯門機參數的設置與調試；
12.電梯開關門的調試；
13.電梯門系統的保養。
四、技術參數
1.電源輸入：單相三線 AC220V  50Hz；
2.工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3.門機：永磁同步變頻門機；
4.門機電機額定電壓：AC100/125V；
5.門機電機額定轉速：180r/min；
6.門機電機額定功率：43/94W；
7.開門寬度：800mm；
8.門高度：1000mm；
9.轎門材料：表面噴塑碳素鋼板（可選）；
10.層門材料：不銹鋼板（可選）；
11.整機功耗：≤0.5KW；
12.整機重量：≤600KG；
13.外形尺寸：2240mm×1640mm×3000mm（長×寬×高）。
