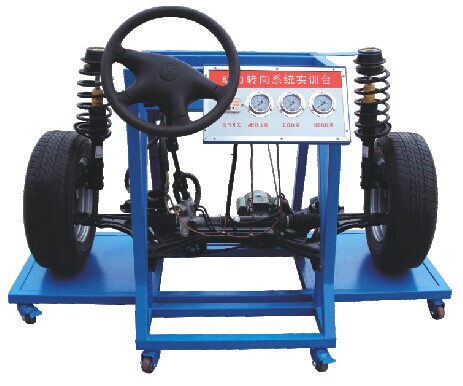

HY-QC335型液壓助力轉向與前懸掛實訓臺（大眾2000）

【產品簡介】
本實訓臺由原廠液壓助力式方向機、轉向角、減震器、方向盤、輪胎、可移動式臺架等組成。采用原廠液壓助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

【結構組成】
原廠方向機、轉向盤、助力泵、交流電動機、減震器、方向盤、輪胎、可移動式臺架等。
【功能特點】
1、油壓表顯示左右轉向助力動力油壓；刻度盤顯示轉向角度大?。ㄟx裝）；
2、可進行前輪定位檢測與調整；萬向腳輪臺架，便于移動教學演示原車轉向系統的工作過程。
3、演示液壓助力的原理、作用、變化；前輪定位三要素的調整和作用。演示懸掛系統工作情況。
4、拆裝實操。底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；
5、外觀尺寸:1500mm×1000mm×1200mm（長×寬×高）

HY-QC331型電控（電動）助力轉向與前懸掛實訓臺（長安）

【產品簡介】
本實訓臺由長安原廠電動電控助力式方向機、轉向盤及傳感器、減震器、方向盤、輪胎、可移動式臺架等組成。采用長安原廠電動電控助力式轉向系統實物為基礎，充分展示汽車轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤轉向系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安可靠。
【結構組成】
   長安原廠電動電控助力式方向機、方向盤、轉角傳感器、扭矩傳感器、車速傳感器、發動機轉速信號裝置、汽車車速裝置、診斷座、減震器、方向盤、輪胎、彩色原理面板圖、可移動式臺架等。
【功能特點】
1、電壓表顯示轉向、轉速、車速等信號值；實訓臺面板上繪有與原車線束色彩一致的彩色噴繪電路圖，并覆蓋有機玻璃保護；實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等;刻度盤顯示轉向角度大?。ㄟx裝）。
2、可進行前輪定位檢測與調整；萬向腳輪臺架，便于移動教學演示原車轉向系統的工作過程。
3、演示電動電控助力式系統的原理、作用、變化。前輪定位三要素的調整和作用。
4、演示懸掛系統工作情況。拆裝實操。
5、故障模擬系統可模擬實際運行工況，設置多種常見故障。
6、底架部分采用鋼性結構焊接，表面烤漆工藝，帶自鎖腳輪，安全可靠；
7、外觀尺寸：1500mm×1000mm×1200mm（長×寬×高）


 HY-QC331B型切諾基動力轉向?qū)嶒?yàn)臺

系統簡介：
1 、采用后驅車輛動力轉向，充分展示汽車助力轉向系統基本結構組成。
2 、可以進行實際的拆裝實驗和轉向橋及懸架的基本調整。
3 、壓力表顯示系統靜態、動態壓力
4 、完成動力轉向和非動力轉向的對比，達到了理論結合實踐。
主要參數：
1 、體積： 1700*1200*1600mm
2 、重量：<150kg
3 、電源： AC380V


 HY-QC333電控助力轉向與前懸掛實訓臺

系統簡介：
1.采用凌志 300 汽車液壓助力轉向系統，充分展示汽車液壓助力轉向系統基本結構組成和工作原理。
2. 可展示具有普遍性的獨立懸架的機構，可以進行實際的拆裝實驗和轉向橋及懸架的基本調整。
3.附交流電機帶動其運轉，完成動力轉向和非動力轉向的對比，達到了理論結合實踐。
主要參數：
1 、體積： 1600*1100*1500mm
2 、重量：<200kg
3 、電源： AC380V
